竹境小筑

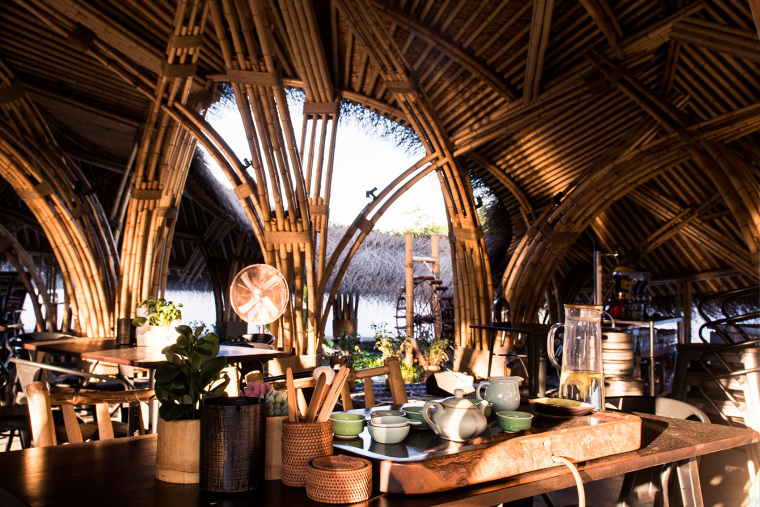

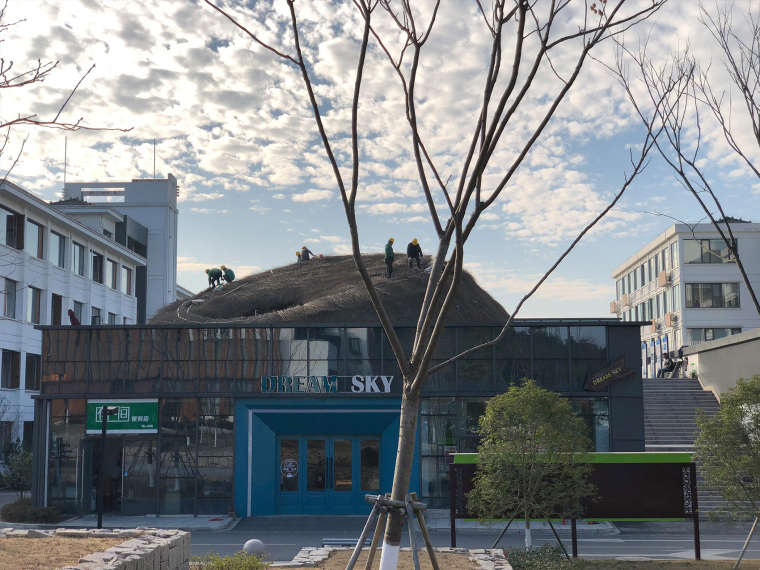

本项目位于安吉县两山创客小镇园区,在一个二层屋顶平台之上,屋顶平台东侧面向凤凰山的景色。初始设计概念依据对场地条件、建构材料、居民饮茶习惯的综合分析得出,依托对于竹材、风、光线、视线的综合把控,试图在一个相对城市化的环境中,创造出贴近自然、开放包容的休闲场所与饮茶去处。

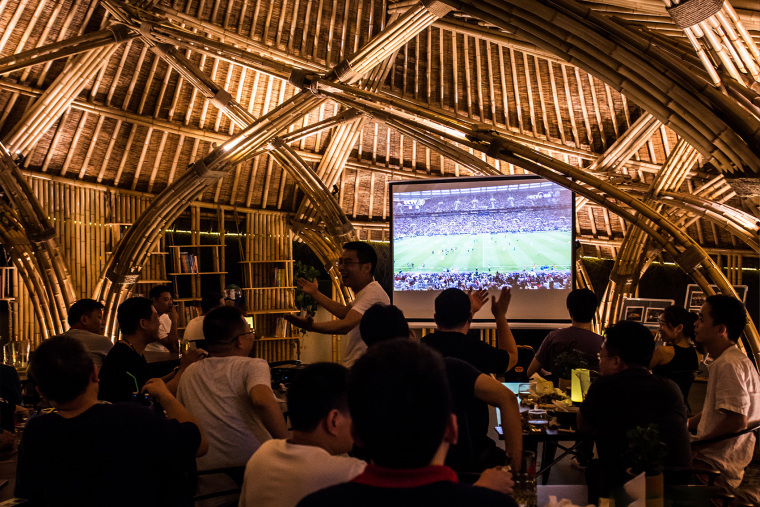

我们设计出一个连续的双坡屋顶,一面朝向风景最好的凤凰山打开,将自然风和光线通过圆洞引入,另一面作为主要入口成完全开放的姿态。大跨度的结构与竹材配合产生的空间氛围创造了一种具有公共面貌的场所,促成了一种公共性的情绪,更多不同的人有了敞开心扉,共享美景,沟通交流的机会。

在屋顶大圆与景窗小圆组合而成的偏心形式的基本前提下,利用竹材的材料属性,形成放射状的结构体系。以屋顶小圆到地面的投影为控制线生成切向轴网,以此圆的圆心为原点生成径向轴网,二者交叉确定柱点位置。

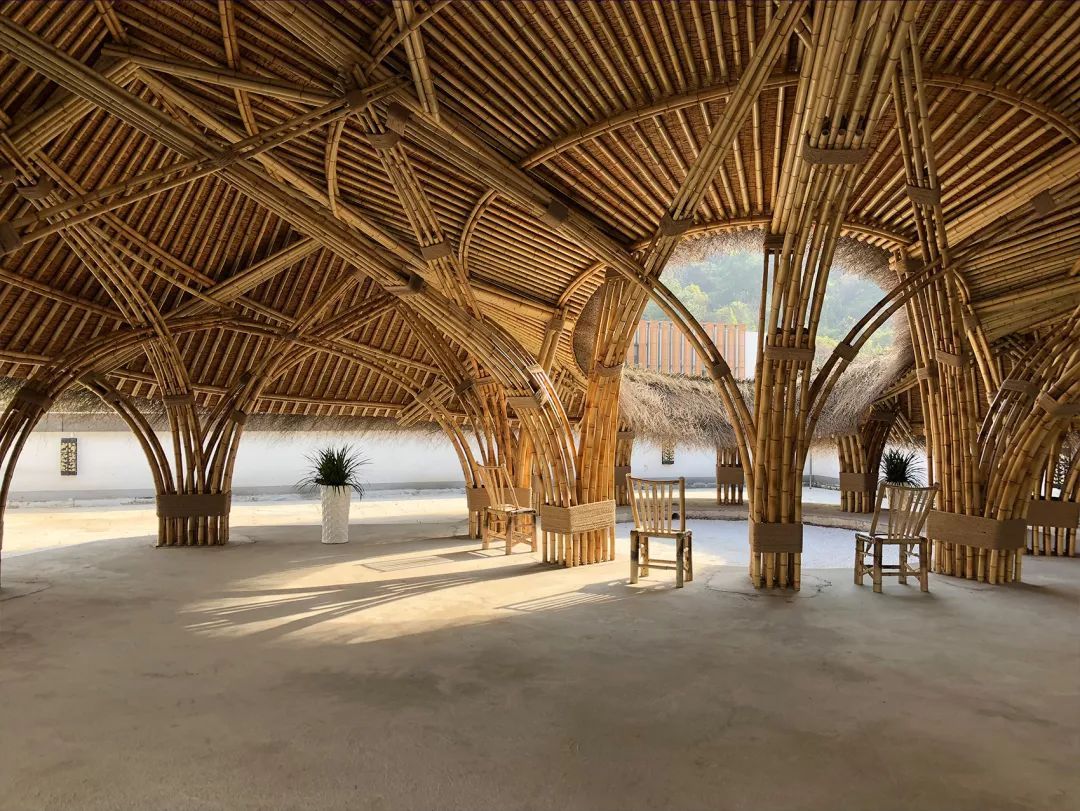

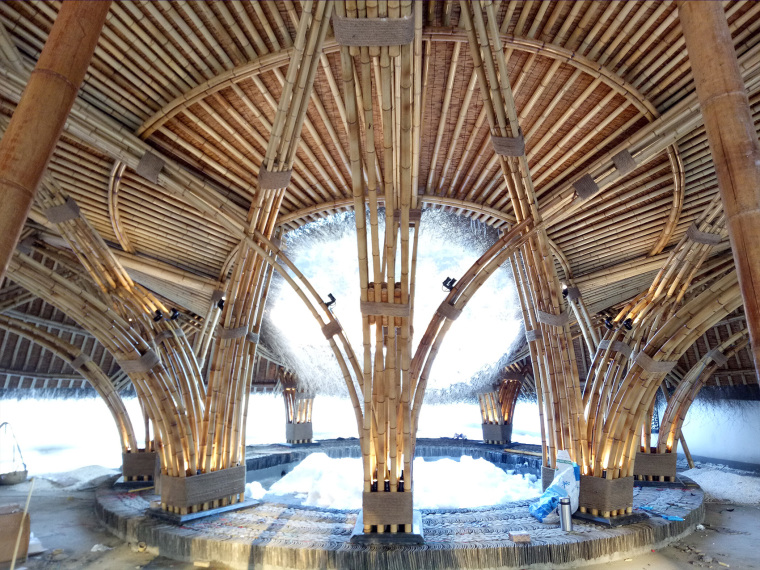

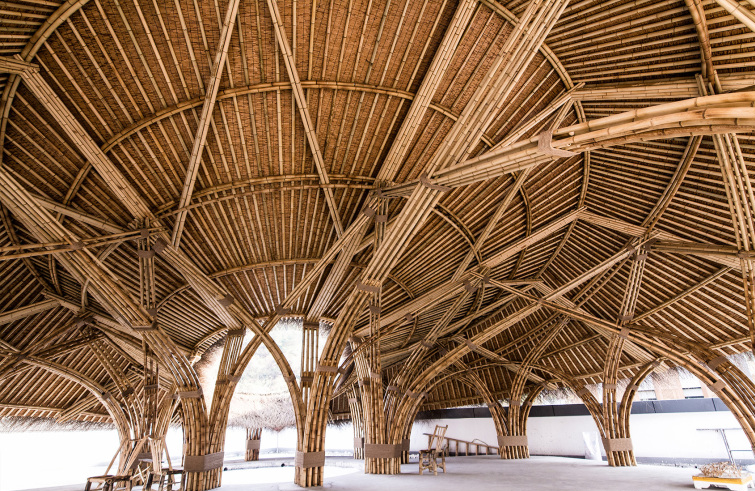

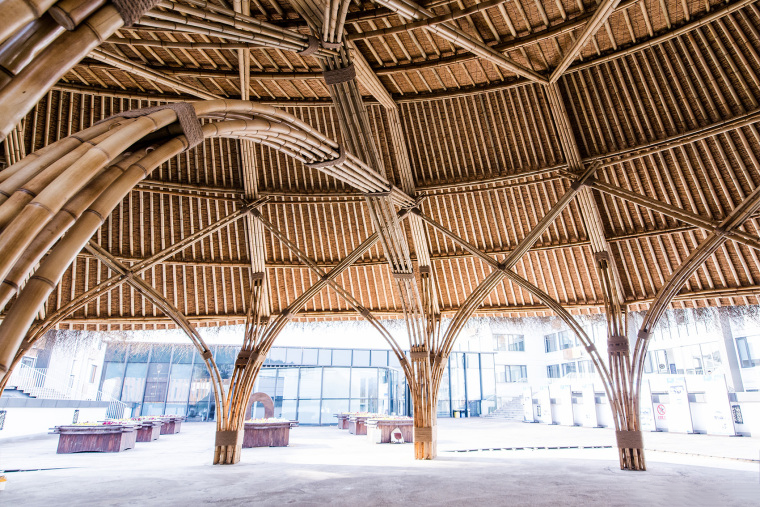

以发散式的伞状结构作为柱的基本形式,主要采用两种形式的弯曲竹柱作为支撑:径向柱和切向柱。相对的两组径向柱组成门式框架结构。切向柱在中点和端点相互交叉连接形成连续的三维空间结构。两组相隔的切向柱和其相对的径向柱组成三铰拱结构。弯曲柱的相交节点和端点通过圈梁和径向斜梁连接以起到水平约束的作用。

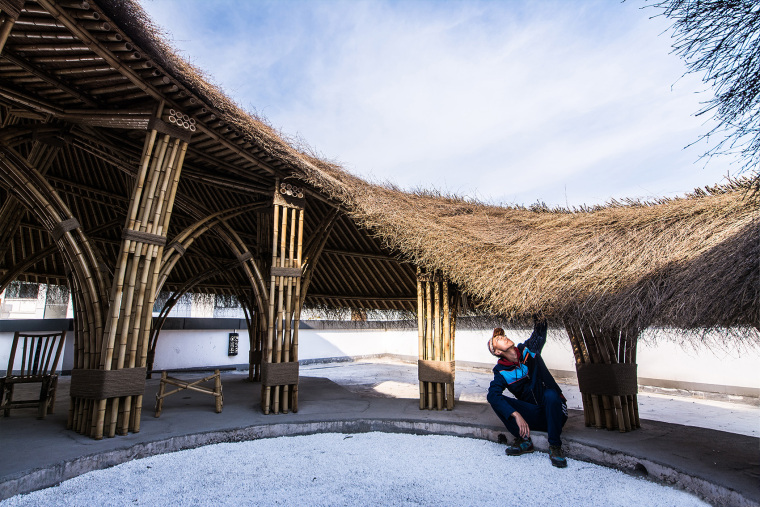

梁上铺一层椽子,再铺一层竹席用作室内装饰,然后使用木板和防水卷材作为防潮的手段。最后铺一层竹梢,起到导雨遮阳保护结构的作用,并形成了特殊的外部效果。基础采用现浇混凝土预埋1m*1m钢板,再在钢板上按10cm间距焊接5*4与7*4的钢管点阵作为竹柱的固定点。

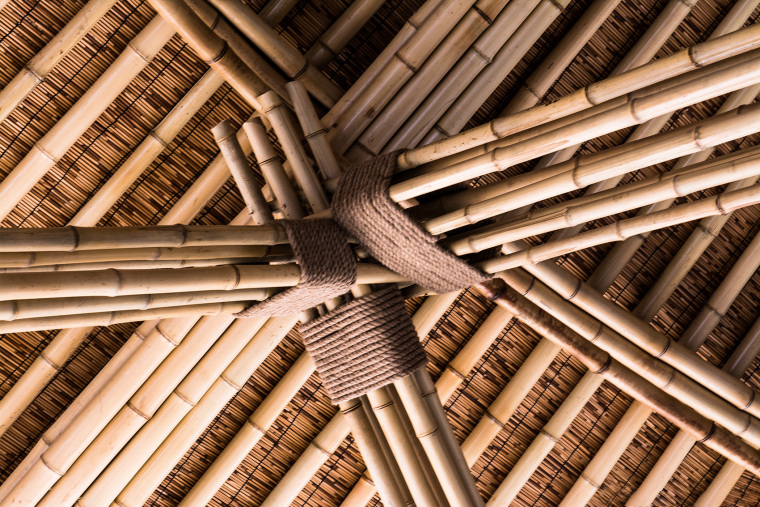

柱之间与梁之间采用交叉相嵌的方式进行连接,在交接节点处通一根螺栓,然后采用麻绳绑扎固定。竹柱构件之间的交接点位处采用气钉作为刚性构造连接,再用麻绳绑扎作为柔性结构连接。
